Трубки МКР, керамические огнеупорные

Основной ассортимент — трубки МКР

Муллитокремнеземистые трубки МКР — огнеупорная керамика на основе соединений оксида алюминия и кремнезёма. Их применяют в нагревательных, изоляционных и измерительных узлах промышленного оборудования. Для основного ассортимента на сайте указаны: Al₂O₃ > 50%, SiO₂ < 30%, Fe₂O₃ < 0,1%, плотность около 2,2 г/см³. Характеристики конкретной поставки уточняются по её сопроводительной документации.

Высокоглиноземистые и корундовые трубки

Для специальных применений поставляем под заказ трубки с повышенным содержанием оксида алюминия, в том числе корундовую керамику Al₂O₃ 95%, 99% и 99,7%. Это отдельные марки материала для задач с требованиями к чистоте керамики, электроизоляции и работе в высокотемпературных узлах. Возможны проходные трубки, защитные чехлы термопар, многоканальные изоляторы и изделия по чертежу.

Доля Al₂O₃ — один из критериев выбора. При подборе также учитывают примеси, структуру материала, рабочую среду, нагрев и механическую нагрузку. Рабочий режим согласуется для выбранной марки и конструкции.

Другие материалы для специальных задач

Помимо основных трубок МКР рассматриваем поставку альтернативных материалов под техническое задание:

• Кварцевые трубки (SiO₂). Прозрачные и непрозрачные исполнения для лабораторных, нагревательных и технологических установок. Требования к прозрачности и чистоте материала указывают при заказе.
• Магнезиальные трубки (MgO). Изоляционные элементы на основе оксида магния, в том числе многоканальные трубки и сердечники для нагревательных узлов.
• Циркониевая керамика (ZrO₂). Трубки и втулки на основе диоксида циркония для специальных конструкций. Состав и исполнение подбираются по требованиям к детали.
• Карбидкремниевые трубки (SiC). Изделия для печного оборудования, горелочных и защитных узлов. Материал подбирают по условиям процесса; его нельзя автоматически считать заменой электроизоляционной керамики.
• Трубки из нитрида кремния (Si₃N₄). Специальная техническая керамика для промышленных узлов. Также рассматриваем защитные изделия из карбида кремния на нитридкремниевой связке.
• Стеатитовая и кордиеритовая керамика. Изоляционные трубчатые элементы, втулки и детали нагревательных конструкций по согласованной спецификации.

Специальные исполнения

Под заказ подбираем одноканальные и многоканальные изделия, капилляры, трубки с открытыми концами и чехлы с закрытым концом, круглые и профильные сечения, втулки и детали с конструктивными элементами по чертежу. Для задач фильтрации рассматриваем пористые керамические трубки: их назначение и структура отличаются от плотной защитной керамики.

Не нашли нужный материал? Отправьте его обозначение, размеры, количество и описание применения по почте: Показать email. Проверим вариант поставки или предложим материал для согласования. Специальные трубки поставляются под заказ; состав, геометрия, свойства и сроки уточняются индивидуально. Характеристики основных МКР не распространяются на остальные материалы.

Трубки МКР рассчитаны на длительную эксплуатацию при температуре 1350°C, кратковременный максимум — 1550°C. Обладают повышенной стойкостью к термоударам и выдерживают резкие перепады температур и механические нагрузки в течение длительного времени без растрескивания и деформации. Высокотемпературное спекание керамики придаёт изделиям герметичность и стабильность геометрии при нагреве. Для задач с температурой 1600°C – 1800°C поставляем трубки из корунда (Al₂O₃ > 95%).

Трубки муллитокремнеземистые МКР применяются как несущие конструкции для нагревателей из нихрома и фехраля, для механической защиты термопар, термоэлектродов и ТЭНов, в электротермическом оборудовании и печах сопротивления, а также в газоанализаторах для определения содержания углерода и серы в легированных сталях и сплавах. Востребованы в металлургии, машиностроении и энергетике. Размерный ряд: диаметры от 7×5 до 80×70 мм, длина до 2200 мм. Ходовые типоразмеры в наличии на складе — 10×5, 12×8, 15×10, 20×10, 25×15, 30×15, 30×20, 40×30 мм длиной 600, 800 и 1000 мм (см. таблицу ниже). Остальные диаметры и длины изготавливаются под заказ, в том числе по чертежам заказчика. Возможна резка в размер по вашей заявке.

Электропечи и нагревательные узлы

Керамические трубки применяют для размещения и поддержки проволочных нагревателей, разделения элементов и электроизоляции в печах сопротивления. При подборе трубки под нихромовую или фехралевую спираль учитывают её размеры, положение в печи и способ установки опор.

Термопары и измерение температуры

В измерительных узлах используют керамические трубки, изоляторы и защитные чехлы. Они решают разные задачи: разделяют термоэлектроды, обеспечивают их размещение или служат частью защитной конструкции. Исполнение подбирают по устройству термопары и рабочей среде.

Лабораторное и аналитическое оборудование

Керамические трубки встречаются в печных узлах для нагрева образцов и в оборудовании для анализа металлов и сплавов, в том числе определения углерода и серы. При замене важно учитывать модель прибора, материал исходной детали и её геометрию.

Ремонт и обслуживание оборудования

При ремонте электропечей и термических установок трубку подбирают по чертежу, образцу или размерам существующей детали. Фотография узла помогает уточнить назначение изделия, расположение креплений и особенности монтажа.

В технической керамике используются разные конструкции. Название изделия помогает определить его назначение, но само по себе не задаёт материал и условия эксплуатации.

• Трубки с открытыми концами — проходные изделия для размещения элементов и применения в нагревательных и изоляционных узлах.
• Чехлы с закрытым концом — изделия для защитных конструкций термопар и других измерительных узлов.
• Одноканальные и многоканальные изоляторы — керамические элементы с одним или несколькими отверстиями для размещения проводников и термоэлектродов.
• Втулки и короткие отрезки — элементы для изоляции, разделения и установки деталей.

Возможность поставки конкретного исполнения уточняется по запросу. Для нестандартной детали приложите чертёж или эскиз.

Муллитокремнеземистая и корундовая керамика относятся к материалам для высокотемпературных изделий. Они различаются составом и свойствами. При выборе важны не только размеры трубки, но и рабочая среда, температурный режим, электрическая и механическая нагрузка.

Одинаковая геометрия не означает полной взаимозаменяемости. Для замены укажите марку исходного материала, если она известна, и назначение оборудования. Трубка для поддержки нагревательной спирали и защитный элемент измерительного узла могут иметь разные требования.

Размер трубки обычно записывают как D × d × L: наружный диаметр × внутренний диаметр × длина, в миллиметрах. Например, 20 × 10 × 1000 означает наружный диаметр 20 мм, проходное отверстие 10 мм и длину 1000 мм. Для многоканального изделия дополнительно указывают число и диаметр отверстий.

При подборе учитывают свободное пространство в узле, размещение спирали или термоэлектродов, длину нагреваемой части и точки опоры. Для деталей по чертежу полезно обозначить посадочные размеры, торцы и другие особенности конструкции.

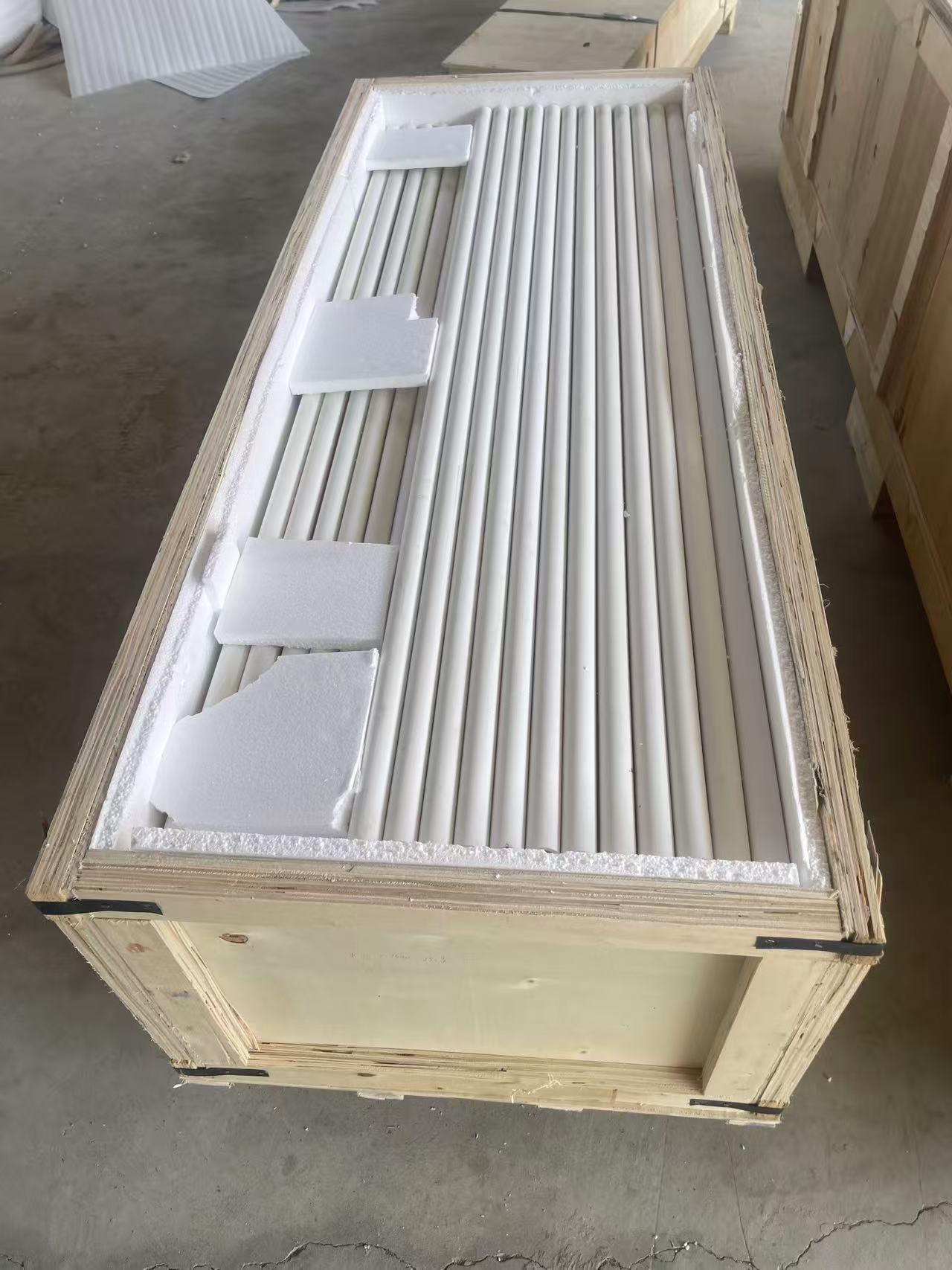

Керамические изделия требуют аккуратного обращения при перевозке и монтаже. Удары, перекосы и жёсткое защемление могут повредить деталь. Способ крепления и режим нагрева выбирают с учётом конструкции оборудования и рекомендаций для конкретного материала.

Можно ли подобрать трубку без чертежа?

Для первичного запроса достаточно наружного и внутреннего диаметров, длины, количества и описания применения. При замене детали полезны фотографии с линейкой и общий вид узла.

Что указать для трубки под нагреватель?

Сообщите размеры, материал спирали, рабочую температуру и положение трубки в оборудовании. Если есть чертёж узла, приложите его к письму.

Что делать, если размера нет в таблице?

Отправьте требуемые размеры и количество. Возможность поставки, резки в размер или изготовления по чертежу уточним при рассмотрении заявки.

Трубка и защитный чехол — одно и то же?

Проходная трубка открыта с двух концов. Защитный чехол имеет закрытый конец. При заказе лучше прямо указать нужное исполнение.
